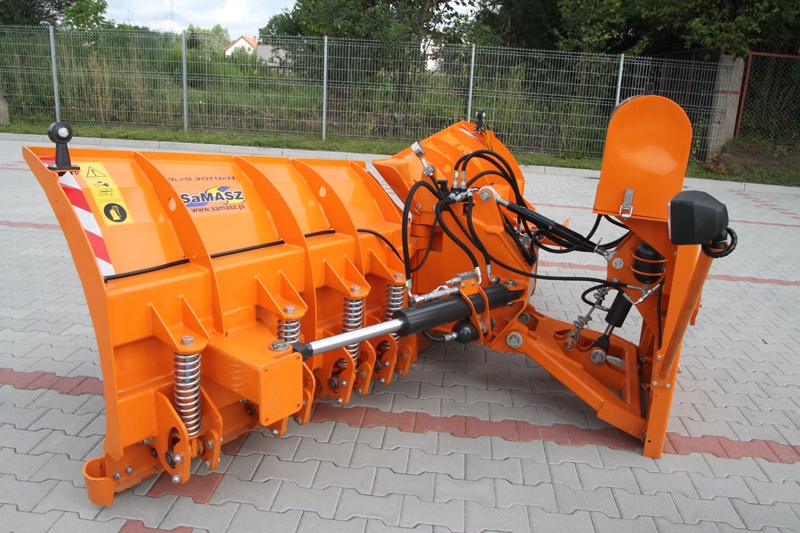

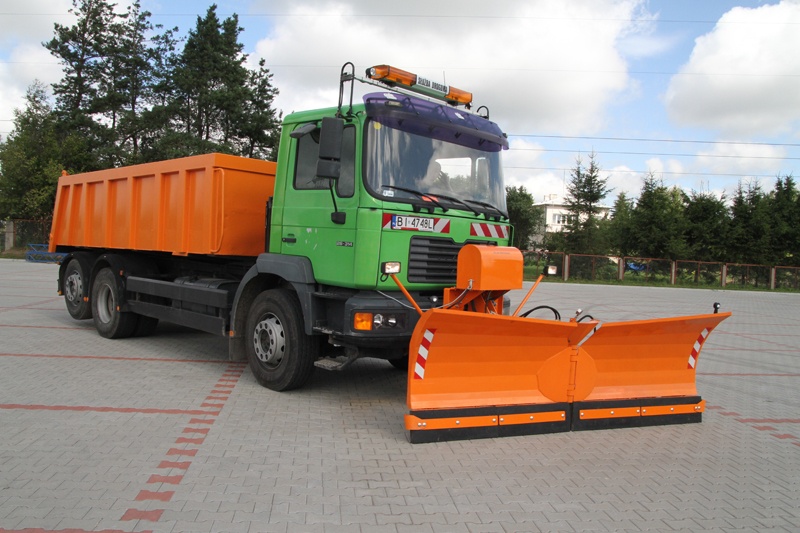

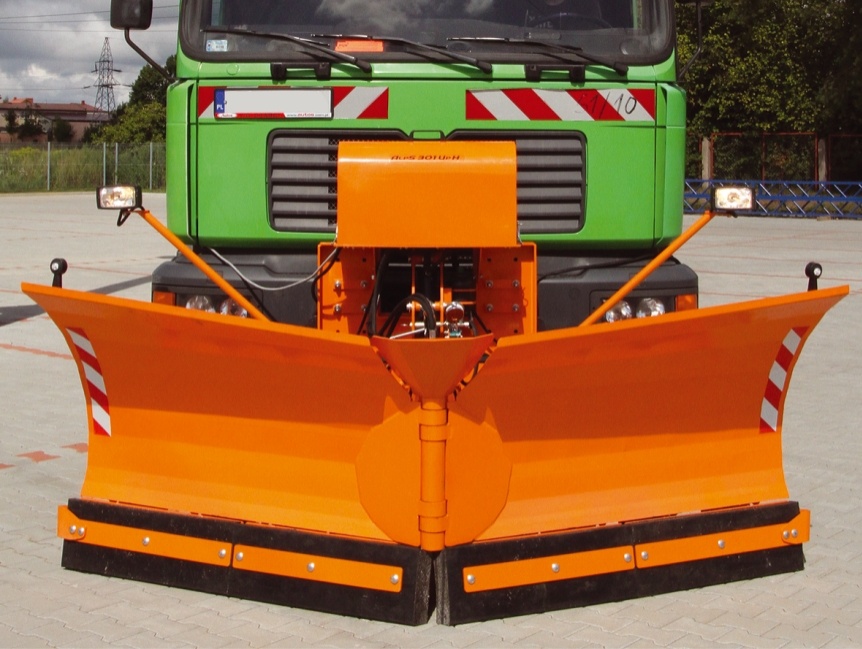

AlpS 331 Up H
Dane techniczne
Typ | AlpS UP pług z ukł.unoszenia i hydrauliką |
Producent | SaMASZ |
Rok produkcji | 2012 |
Szerokość robocza (cm) | max:330 min:290 |
Wymiary gabarytowe dł/szer./wys (cm) | 345/130/135 |
Masa (kg) | 1000 |
Dopuszczalna ładowność pojazdu (t) | od 6 |
Hydrauliczny kąt skrętu w prawo i lewo | do 30 st. |
Wysokość odkładnicy (cm) | 98/109 |
Typ pługa | AlpS 331 Up H |
Wyposażenie dodatkowe :
- Ślizgi Kupera
- Ślizgi
- Koła podporowe - kpl.
- Dodatkowa gumowa lub stalowa listwa zgarniająca - HARDOX
- Chorągiewki z zaciskami
Wyposażenie :
- Hydrauliczne zabezpieczenie przeciążeniowe
- Zawieszenie na płycie czołowej EN 15432-F1 DIN 76060
- Możliwość montażu chorągiewek
- Światła drogowe
- Oświetlenie obrysowe 24V
- Przyłącze elektryczne 24V
- Instalacja elektryczna 12V
- Własny niezależny układ hydrauliczny
- Hydrauliczne sterowanie odkładnicą
- Listwa zgarniająca stalowa (Hardox) lub gumowa
- Odboje
- Zabezpieczenie - uchylne lemiesze
